风机送排风循环控制器

作者:       来源:       发布日期:2020-05-08

风机送排风循环控制器

产品参数

概述

商业用气自动送排风系统DL-108商用送排风控制器是由深圳市迈思通科技有限公司研发生产的。

商业用气自动送排风系统的设计响应《城镇燃气设计规范》GB50028-2006的“第10章 燃气的应用”第“1O.5 商业用气”条款,即:商业用气设备设置在地下室、半地下室(液化石油气除外)或地上密闭房间内时,应设置独立的机械送排风系统之规定。

商业用气自动送排风系统在正常工作下,可以定时控制系统内的送排风双向轴流风机的转向,从而实现对密闭区域的送、排风功能。一旦出现燃气泄漏报警情况,系统内的控制器接收到系统内独立式可燃气体报警器发出的报警信号(同时向系统内电磁阀发出控制信号切断气源)后立即启动紧急通风模式,对密闭区域强制排风,大幅降低事故隐患。

  • 商业用气自动送排风系统

系统组成

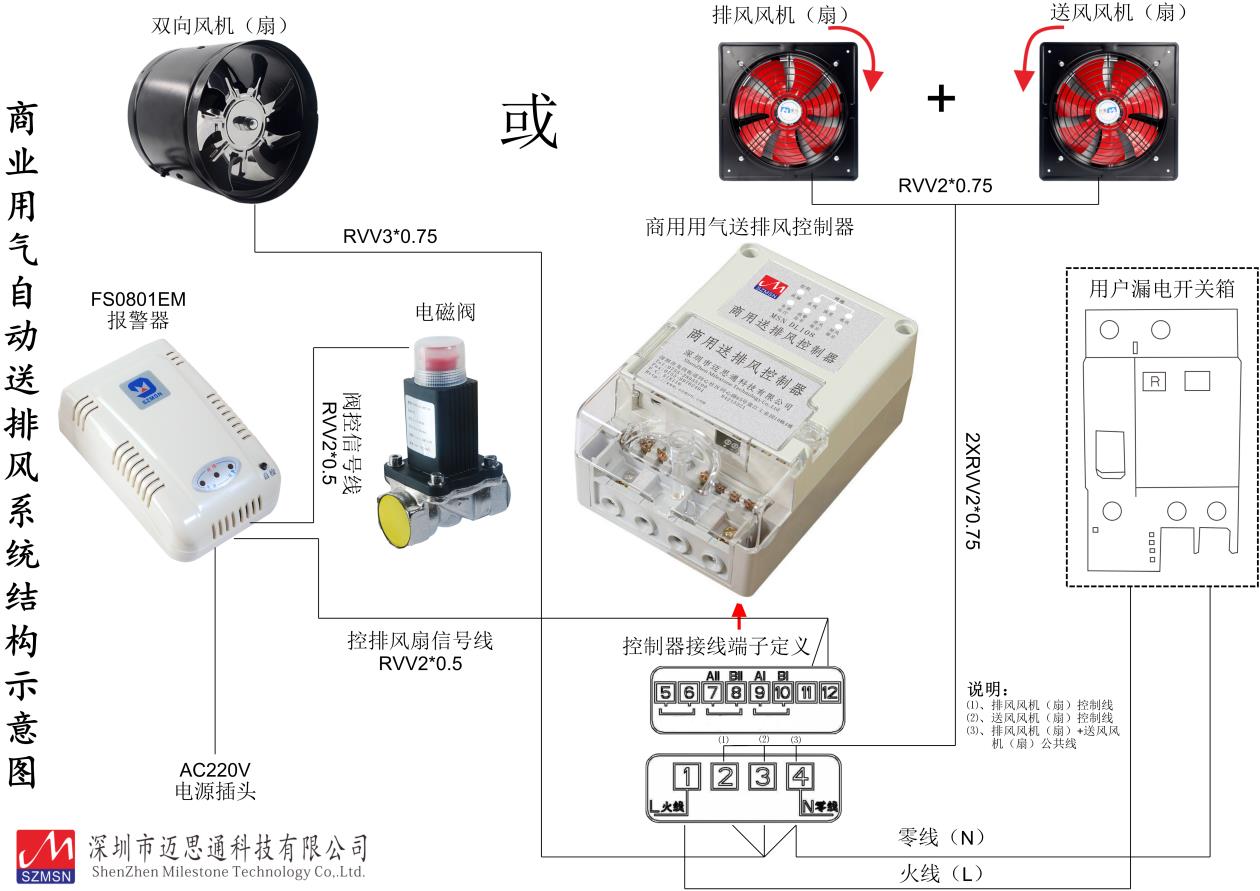

商业用气自动送排风系统由可燃气体报警探测器、控制执行设备(DL-108商用送排风控制器)及联动设备(电磁阀、风机等)等配套组成。

防爆风机控制器

主要功能

■实时监控报警信息功能:实时采集报警器输入开关量信息。

■自动控制风机运行状态功能:根据报警器输入信号控制风机运行状态。

■网络通讯功能(预留扩展功能):支持CDMA/GPRS、4G通讯功能,。

■数据上传功能(预留扩展功能):按设定时间上传数据。

■内部电池监控功能(预留扩展功能):内部电池电压监控报警

■红外通讯功能(预留扩展功能):便于现场的维护、巡检、进行各种参数设置。

安装、调试

  • 准备工作

■安装和调试人员应受过电子设备安装及调试方面的专业技术培训及熟悉和遵守安装规范。

■仔细阅读本说明书

■在开始工作之前,检查所需的材料和工具是否都已经准备妥当

  • 万用表
  • 安装必须的工具(如冲击钻,剥线钳及螺丝刀等)

2、安装

■对照安装图,在安装面上钻出用于装配螺丝的三个孔。

■打开终端端子盖,将终端用三个装配螺丝固定在安装面上。

■用万用表检查电源输出极性,确保正确接入,将电源线插进相应的端子,拧紧端子螺丝。

■按照本设备接线定义,接输入电源和连接风机。

■对接线进行检查,确保接线无误。

3.调试

安装完成后,仔细检查无误后给设备上电,终端运行正常后,现场调试工具对设备进行设置和操作,测试设备运行是否正常。

常见故障与处理

现象 原因 处理方法
控制器上电后运行指示灯不闪烁 1、电线接触不良,或者接线错误 检查电源线,保证接线正确和接触良好
2、控制器故障 更换控制器
控制器RS232及USB接口与电脑通信不上 1、数据连接线接点接触不良或数据线未插好。 检测数据连接线保证良好,在电脑“设备管理”中要查看到连线端口号。
2、连接串口端口号及通讯波特率参数设置不正确 将电脑连接串口端口号及通讯波特率参数设置正确
正常进、排风时,进风及排风指示灯显示错位或不亮 1、风机与控制器排风及进风接点错误。 对调风机与控制器排风及进风接点。
2、控制器故障 更换控制器
报警器产生报警动作,控制器不动作 1、控制器与报警器输入的连接线接触不良或者连接错误 检查连接线,保证接线正确和接触良好
2、控制器故障 更换控制器
