可燃气体报警器FS0801C

作者:       来源:       发布日期:2016-06-07

可燃气体报警器FS0801C

产品参数

FS0801C系列全智能燃气泄漏报警器,采用高品质的纳米半永久加热型半导体气敏传感器,经过精心设计,使其具有稳定性高,寿命长、抗干扰气氛,抗中毒能力强、输出功率大,输入电压宽、控制对象多等特点,是适合于家庭燃气安全系统使用的高品质产品。
FS0801C燃气报警器结构型号说明
  • FS080CH型——单户声光报警使用

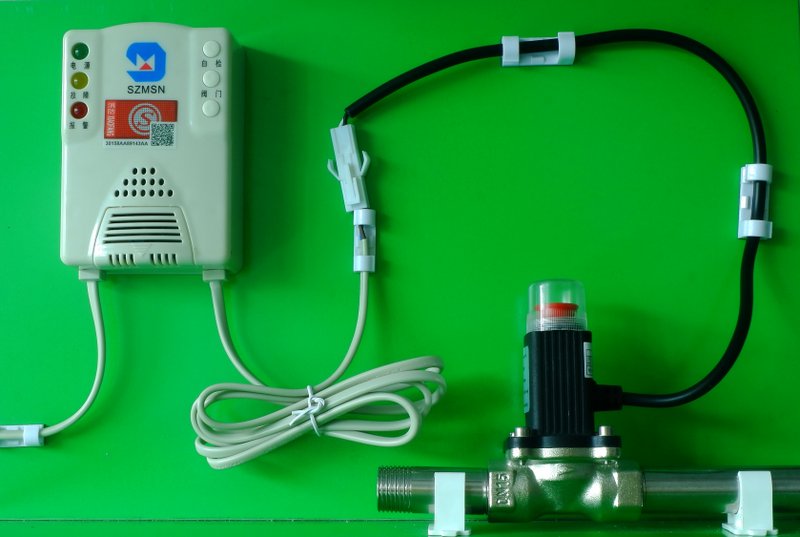

  • FS080CV型——报警10秒钟后,可自动关闭电磁阀
  • FS080CM型——报警10秒钟后,可自动关闭电磁阀,并启动排气扇
  • FS080CF型——报警10秒钟后,可自动启动排气扇
  • FS080CN型——报警10秒钟后,有开/闭路信号输出
燃气报警器FS0801C功能分类
适用气体天然气 液化石油气 人工煤气 一氧化碳
电源电压AC180-270V50HZ
声压范围>70dB/m
报警浓度设定11%LEL(1-25%可调)/一氧化碳250PPM
响应时间少于30秒
报警方式声光报警,
寿命5年
电磁阀输出DC12V/300mA
功耗静态功耗<1.2W,动态功耗<2W
FS0801C燃气报警器分解 FS0801C燃气报警器分解
  • 1.适用于液化石油气的报警器,应安装于距地面小于1m,距地面和墙壁大于2cm的位置处,距厨具小于4m的位置,如图---3所示。
  • 2.适用于天然气、人工煤气的报警器,应安装于距顶棚小于1m,距顶棚和墙壁大于2cm的位置处,距厨具小于8m的位置,如图---3所示。
  • FS0801C燃气报警器分解 注意
  • 报警器应安装于易于观察,易于喷气检查的位置。
  • 报警器应安装在有燃气具、有可能发生燃气泄漏的房间里,其他房间的燃气泄漏有可能不会发生警报。
  • 严禁在安装过程中,振动、跌落、冲击报警器,否则报警器将会失效。
  • 报警器的安装位置,不可正对油烟气。
  • 报警器不可安装在通风良好或气流较大处。
  • 报警器不可被其他物体遮蔽。
  • 报警器不可安装在冰箱、空调等振动物体旁。
  • 安装方法

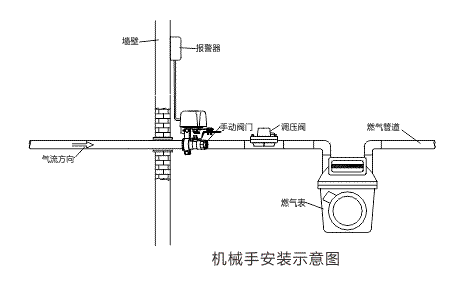

  • 1 可将报警器悬挂在墙壁上,或将报警器的挂板安装于墙洞中,再将报警器挂在挂板上。如下图所示:
  • 2 将报警器控制线与控制对象相连接,红色线与红色线连,黑色线与黑色线相连。
  • 1.按照《安装说明》中的要求将报警器安装固定好。
  • 2.接通电源,此时绿色灯闪烁,报警器处于预热状态,不能进行正常的检测工作。
  • 3.4分钟后,绿色灯停止闪烁,处于长亮状态,报警器进入正常工作状态。
  • CS型报警器将自动关闭机械手,此时如需开通燃气,必须按下CS型报警器的“开阀键”,才可开通。
  • 4.一级报警:当环境气氛恶劣,或有少量气体泄漏时,红黄灯交替闪烁,CM/CF型报警器可自动启动排气扇。
  • 5.二级报警:当气体泄漏达到危险浓度时,红色灯快速闪烁,报警器发出“嘀-嘀-嘀”的报警声。持续10秒后,报警器继电器输出开路,并有:CM/CV型报警器可自动关闭阀门
  • CS型报警器可自动关闭手工阀门,如在30秒内,机械手不能够完全关闭手阀,报警器将每隔5秒发出间隙鸣叫,直到阀门完全关闭为止。
  • 6.失效报警:如果传感器损坏,不能正常报警,报警器红灯常亮,并将发出长鸣声,并有联网报警信号输出 .
  • 按键功能

  • 自检按键——按下此键,应有声光报警,10秒钟后,有联网及控制信号输出。
  • CM/CV/CF型按键说明
  • 阀门按键——按动一次,报警器实行关闭阀门动作一次(限于型号CM/CV使用),关闭动作中,黄灯亮
  • 排气扇按键——按动此键,将实现排气扇循环开/关动作(限于型号CM/CF使用),排气扇开启时,黄灯闪烁
  • 关阀门按键——按动此键,报警器实行开启阀门动作,动作正在进行时,黄灯亮,动作结束后,黄灯熄灭,如果不能完全开启阀门,报警器将每隔5秒发出间隙鸣叫。
FS0801CS型按键说明
  • 开阀门按键——按动此键,报警器实行关闭阀门动作,动作正在进行时,黄灯亮,动作结束后,黄灯熄灭,如果不能完全关阀门,报警器将每隔5秒发出间隙鸣叫
  • 产品检测
    • 本产品具有传感器自动失效检测功能,如果报警器处于红灯长亮,喇叭发出长鸣声,信号输出开路状态,此时表示报警器已失效,应及时更换报警器。
    • 报警器每隔一月应进行功能检查,用打火机通过报警器的通气孔喷入气体,观察是否有声光报警。
    • 如有过大的油烟及灰尘堵塞报警器的通气孔时,应将报警器的盖板揭下,清洗盖板,并用抹布蘸少量的水和清洗剂轻拭传感器的金属网,以保证传感器可靠地透气。清洗可在报警器通电的状态下进行,但清洗传感器时,要防止水溅入传感器内,并且不要过于用力,以损坏传感器的金属网。
    • 如果产品发生故障,必须由厂家或厂家指定单位进行维修或处理,其他任何人不可擅自拆装报警器。厂家不负责未经允许私自拆装所引起的任何责任。
    • 不要在报警器周围喷洒油漆,喷洒大量的有刺激性的气体,如杀虫剂、酒精等。
    • 不可切断电源,保证电源正常供电。
    • 安装位置应按照《安装说明》中的要求,不可随意移动和改变安装位置。
