防爆型总线联动控制器DL -208

作者:       来源:       发布日期:2020-05-07

防爆型总线联动控制器DL -208

产品参数

概述

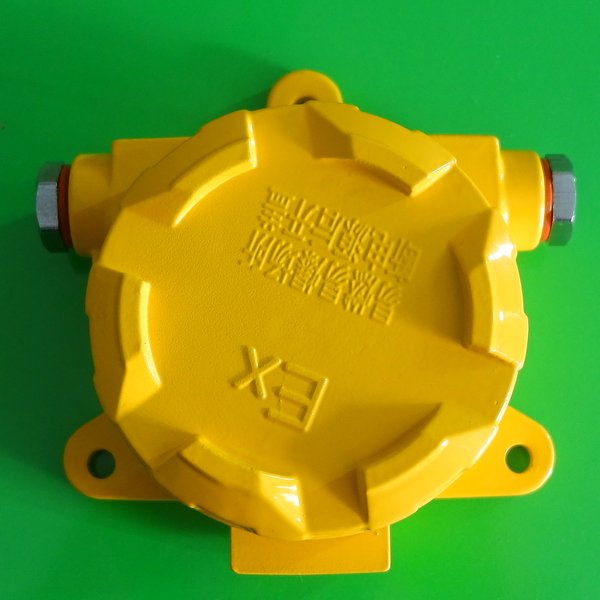

DL-208联动控制器是由深圳市迈思通科技有限公司研发生产的。主要与本公司出品的总线制可燃气体报警系统配套使用,一般用于最多16个可燃气体探测器点的控制逻辑远程联机(RS-485串行口),具有1路脉宽为2秒的继电器触点信号和1路无源常开触点输出。该产品的外壳采用的是铝合金防爆外壳,具有防爆功能、性能稳定、可靠性高、用途广泛、使用方便等多方面优势。可控制脉冲阀,又可控制排风扇、报警灯、警号等。广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体产生、储存、使用等室内外易泄漏危险场所。

主要技术指标:

型号 DL-208
电源电压 DC 24V±10%
控制方式 RS-485总线
最大工作电流 25mA ~ 48mA(动作时)
触点容量 5A
存储温度 -10℃~55℃
环境湿度 93%RH
接入可燃气体探测器路数 16
接入可燃气体探测器地址 1~16或者17~32

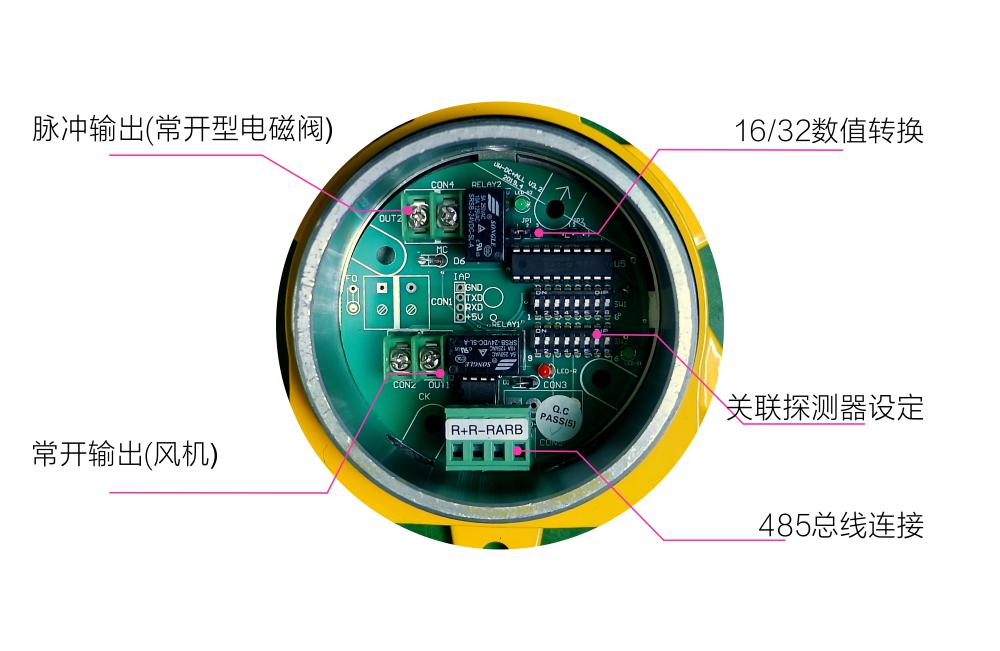

内电路各功能部分定义图:



跳线设置定义

JP1 SW 功          能
1、2 SW1 接收 1# 探测器~8# 探测器控制
1、2 SW2 接收 9# 探测器~16# 探测器控制
2、3 SW1 接收 17# 探测器~24# 探测器控制
2、3 SW2 接收 25# 探测器~32# 探测器控制

安装、调试

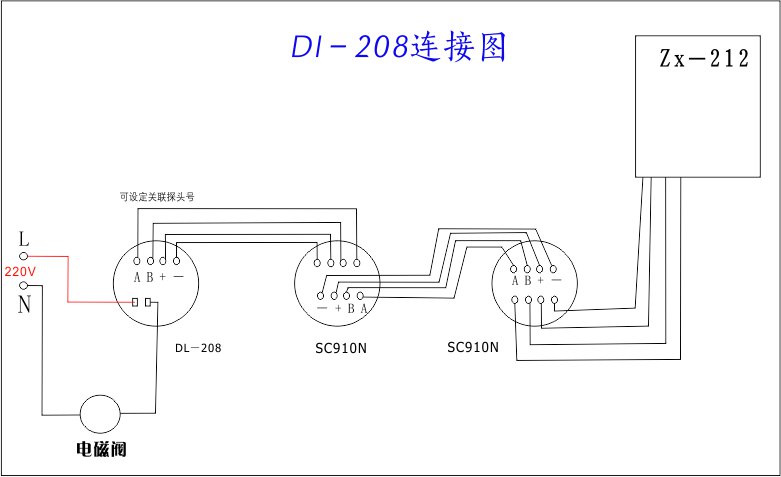

1. 外接电源、通信线

上图所示电路板中的接线端子CON5 的O+(R+) 和 O-(R-) 分别接 24V 交流的正极和负极,给设备提供电源。

上图所示电路板中的接线端子CON5 的RA和RB分别接可燃气体控制系统中的RS-485总线所对应接线定义。

2. 外接控制线

该设备的控制输出为无源常开接点,相当于一个开关。因此必须外接电源(交直流视被控设备选择)与被控设备串联。当所辖可燃气体探测器超标报警时,继电器接点自动闭合。

3. 跳线端子 JP1跳线与拨码开关SW1、SW2的对应关系

3.1、跳线端子 JP1的1-2短接

拨码开关SW1的1#~8#,分别响应1#~8#探测器报警;

拨码开关SW2的1#~8#,分别响应9#~16#探测器报警。

4. 跳线端子 JP1的2-3短接

拨码开关SW1的1#~8#,分别响应17#~24#探测器报警;

拨码开关SW2的1#~8#,分别响应25#~32#探测器报警。

5. 拨码开关功能“有效”的拨动方法

拨上去(ON)有效。

6. 继电器Relay1是常开接点,适合控制排风扇、引风机、报警灯、直动阀门等。

Relay2是瞬时接点(脉宽2秒),探头报警时,接点闭合1~2秒后自动打开,适合接脉冲阀。

7. 注意事项

32个点按拨码开关分成4组,第一组跟随1~8号报警产生动作。第二组跟随9~16号报警产生动作。第三组跟随17~24号报警产生动作。第四组跟随25~32号报警产生动作。通常一组内可以多选,其余组必须关闭!

8. 因为是公用端口,所以必须上下对应方可两组多选,比如需要1号和9号都动作,这两点均可设置。而需要1号动作9号不动,或者反过来,只设置其中任一组。

9.  安装时,防爆外壳要接地,以保安全。

10.  触点容量为 5A,如果被控设备功率超过 1000W (交流),需加扩容继电器或交流接触器。
