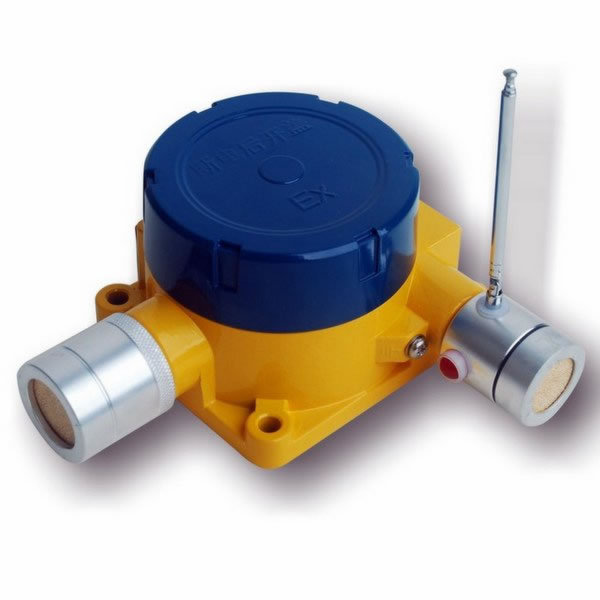

无线气体探测器SC910R
产品参数
SC910R测量范围为0%~100%LEL的点型可燃气体探测器是一种安装在爆炸性危险环境的气体探测设备,它将现场的可燃气体浓度转换成数据信号并能过433M无线模块传送到位于安全区的可燃气体报警控制器(主机),以达到监测现场可燃气体浓度的目的。
该探测器可广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体生产、储存、使用等室内外危险场所。使用SC910R点型可燃气体探测器检测泄漏情况,当现场泄漏的可燃气体浓度达到设定值时(一般为25%LEL),报警控制器输出接点闭合,可外接燃气报警控制器、火灾报警控制器、排气扇、管道切断阀等设备。防止爆炸、火灾事故的发生,从而保障生命财产的安全。
SC910点型可燃气体探测器采用先进的微处理器作为控制单元,反应速度快,平均无故障运行时间长,适用于长时间不间断的运行,同时还增加探头故障自动检测并上传报警控制器报警功能。SC910点型可燃气体探测器电气性能符合国家标准,经国家消防电子产品质量监督检验中心检验合格,并取得国家消防产品质量认证委员会颁发的型式认可证书。其结构为隔爆型,设计符合国家标准,经国家防爆电气产品质量监督检验中心检验合格,防爆标志为dIICT6。
主要技术参数
传感原理 | 催化燃烧 |
取样方式 | 自然扩散 |
感应气体 | 天然气、石油液化气等可燃气体(详见附表1) |
工作电压 | DC24V |
使用电压范围 | DC18V~DC28V |
线制 | 4-20MA通信协议 |
温度 | -40℃~+70℃ |
相对湿度 | ≤93%RH |
防爆方式 | 隔爆型 |
防爆等级 | ExdIICT6 |
稳定性 | 工作报警浓度误差不大于±3%LEL |
重复性 | 重复测试报警浓度误差不大于±3%LEL |
报警浓度误差 | 不大于±3%LEL |
执行标准 | GB15322.1-2003 |
无线频率 | 433M |
无线有效距离 | 空旷1000米 |

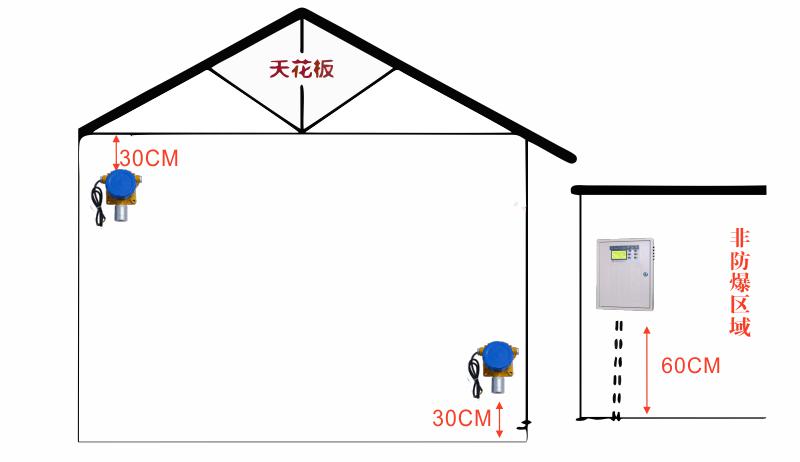

- 1.探测器安装位置
- A.探测器的安装高度由被测气体种类的重量比所决定。
- 被测气体比重小于空气,探测器一般安装在距顶棚30cm;
若顶棚较高(高于5米),则应视气体泄漏速度安装在适当高度。被测气体比重大于空气,探测器安装在距地面(指探头)30cm~50cm处;
B.探测器的安装位置由气体泄漏源和场所结构决定。
首先确定被监测场所的面积和易泄漏点,从而确定探测器设置数量。一般情况,探测器的检测范围室内为半径7.5米;室外半径为15米;探测器与释放源的直线距离为5~7.5米。(危险场所建议安装半径1-2米)
保养指南
B.探测器的安装位置由气体泄漏源和场所结构决定。
首先确定被监测场所的面积和易泄漏点,从而确定探测器设置数量。一般情况,探测器的检测范围室内为半径7.5米;室外半径为15米;探测器与释放源的直线距离为5~7.5米。(危险场所建议安装半径1-2米)
- 1.切勿对传感器头喷杀虫剂、定性发胶、油漆粘接剂、稀释剂酒精等等易燃易爆物质。
- 2.切勿在传感器模块的防爆网表面涂抹油漆等物质,以免挥发性物质影响探测器寿命和阻碍气体扩散。
- 3.切勿放置在排烟管或者烟囱内及其附近。
- 4.切勿放置在高温及机器超时的地方。
- 5.如发生故障,不要自行拆卸维修,可通知供应商或者代理商处理。
- 1. 在低于0℃环境中贮存的探测器应在室温环境中放置2 小时以上方
可通电使用。 - 2. 长期不使用的探测器,应在通电预热2 小时后才能正常使用。
- 3. 运输中应注意防雨、防潮、避免强烈的震动和冲击。
- 4. 探测器的安装必须由专业人员进行:安装探测器不应贴近墙面,周围应留有足够的空间用于日常维护和故障排除。监测比重小于空气的可燃气体时,宜将探测器安装在距顶棚0.3 米处,监测比重大于空气的可燃气体时,宜将探测器安装在距地面0.3 米处。
- 5. 具体环境中探测器的探测范围与很多因素有关,诸如被检测气体的种类、检测环境中的风向、风速等。我们推荐的探测范围是空间范
围6×6 平方米,管道长度6 米。
6. 在新建筑内,探测器应该在油漆、焊接工作完成后再安装。 - 7. 不要将探测器安装在距蒸汽、油烟过近的地方。
- 8. 不要将探测器浸入水或其它液体中使用。
- 9. 不要在探测器附近使用有刺激性气味的物质如杀虫剂、油漆、大量
的酒以免产生误报。 - 10. 使用时应避免经常性的高浓度可燃气体冲击传感器。
- 11. 正常情况下传感器的使用寿命为5 年。错误的安装、使用或不良环
境的影响均会降低传感器的灵敏度,缩短其使用寿命。
气体及蒸气 名称 | 发火温度℃ | 气体比重(空气=1) | ||
下限VOL% | 上限VOL% | |||
氢 | 560 | 4.0 | 75.6 | 0.07 |
甲烷 | 537 | 5.0 | 15 | 0.55 |
乙烷 | 515 | 3.0 | 15.5 | 1.04 |
丙烷 | 260 | 2.1 | 9.5 | 2.50 |
异丁烷 | 555 | 1.8 | 8.0 | 2.01 |
戊烷 | 470 | 1.4 | 7.8 | 1.56 |
己烷 | 455 | 1.1 | 7.5 | 1.11 |
乙炔 | 305 | 2.5 | 100 | 0.9 |
乙烯 | 425 | 2.7 | 36 | 0.97 |
丙烯 | 430 | 2.0 | 11.1 | 3.45 |
甲苯 | 535 | 1.2 | 7.1 | 3.18 |
苯 | 365 | 1.3 | 7.1 | 2.05 |
邻二甲苯 | 465 | 1.0 | 6.0 | 3.66 |
甲醇 | 233 | 6.7 | 36 | 2.79 |
乙醇 | 425 | 3.3 | 19 | 1.59 |
醋酸甲脂 | 475 | 3.1 | 16 | 2.56 |
醋酸乙脂 | 460 | 2.2 | 11.0 | 3.04 |
汽油 | 260 | 1.1 | 5.9 | 3-4 |
煤油 | 210 | 0.6 | 5 | 4.50 |
天然气 | 3.8 | 13 | <1 | |
城市煤气 | 4 | 30 | <1 | |
液化石油气 | 1.0 | 15 | 1.5-2.0 | |
硫化氢 | 4.3 | 45.5 | 1.19 | |
一氧化碳 | 605 | 12.5 | 74 | 0.97 |
