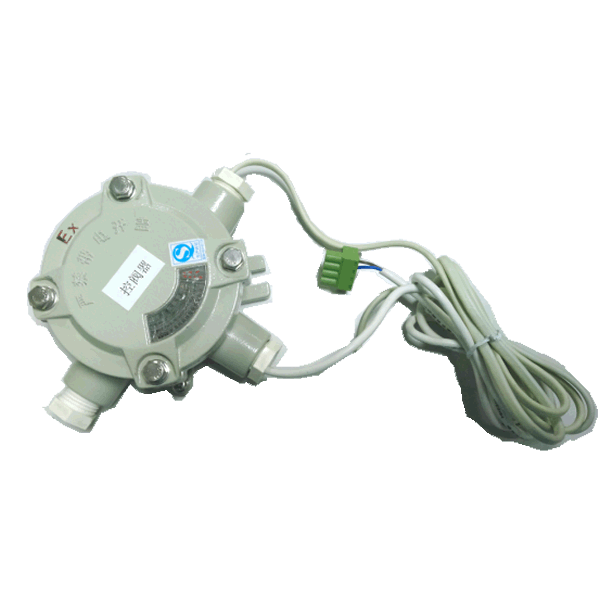

无线有线多功能控阀器ZX-ALL

作者: 迈思通科技      来源:       发布日期:2017-01-20

无线有线多功能控阀器ZX-ALL

产品参数

概述
本控阀器采用进口元器件和工业模块,性能稳定可靠,用途广泛。使用方便,交直流两用,即可控制脉冲阀,有可控制排风扇、报警灯等。广泛用于化工、石油、冶金、油库、液化气站、喷漆作业、燃气输配等可燃气体产生、储存、使用等室内外易泄漏危险场所。
技术指标
型号ZX-ALL
电源电压AC 220V±20%或 DC 24V±20%
控制方式RS-485总线或无线数传方式
高频载频430150MHz(可调)
调制方式GFSK
发射功率最大100mW
接收灵敏度-118db/m
最大工作电流有线方式 25mA ~ 48mA(动作时)
最大工作电流无线方式 45mA ~ 68mA(动作时)
触点容量5A
存储温度-10℃~55℃
环境湿度93%RH
控制距离无线1200米(空旷)



安装说明
  • 交流无线方式,集成块U4必须拔掉,而插入无线模块MODULE,接线端子CON1 的AC_L 和 AC_N分别接 220V 交流电的火线和零线,给控阀器提供电源。
  • 直流有线方式,集成块U4必须插上,而拔掉无线模块MODULE,接线端子CON3 的O+ 和 O- 分别接 24V 交流的正极和负极,给控阀器提供电源。RA和RB分别接系统RS-485总线的相应端子。
  • 如果是交流供电,CON2内部已经连好电源,无需外接,可直接接被控设备。如果是直流设备,接线端子CON1 的AC_L 和 AC_N分别接 24V 的正负极,而OUT端应接设备耳朵正极(如有区分正负极)。
  • 跳线端子 JP1 ,1-2短接,则继电器动作时是常闭状态,适合控制排风扇、引风机、报警灯、直动阀门等。2-3短接,则探头报警时动作两秒左右,适合接脉冲阀。
  • 跳线端子 JP2 ,1-2短接,任何一个探头报警,继电器均动作。2-3短接,则其地址码与探头相同的报警才会动作。
  • 地址码编码方式与探头完全相同,为二进制,但支持256个不同地址。

注意:外壳要接大地,以策安全。触点容量为 5A,如果被控设备功率超过 1000W (交流),需加扩容继电器或交流接触器。
